Le monorail Behr (à l'exposition de Tervueren de 1897) ^^

Je vous avais déjà parlé du monorail Behr lors d'un précédent article, dédié à l'exposition internationale de Bruxelles de 1897 et au site de Tervueren.

Pour rappel, l’ingénieur anglais F. Behr, fait construire, dans le parc de Tervueren et lors de l’exposition de 1897, une voie d’expérience formant une courbe fermée de 4871 mètres de longueur, avec un rayon minimum de 500 mètres. Elle est constituée par un rail porteur, soutenu de mètre en mètre par des chevalets métalliques posés sur des traverses et sur lesquels sont fixés deux paires de rails-guides latéraux.

La voiture fait 17,68 mètres de longueur et 3,33 mètres de largeur, possède deux bogies moteurs à quatre roues et peut contenir 100 personnes. Les moteurs étaient au nombre de quatre, logés dans la partie inférieure des caissons. Ils sont capables de développer chacun une puissance de 150 chevaux, à la vitesse de 600 tours par minutes, sous une tension de 700 volts. La régulation des moteurs s’effectue par la méthode série-parallèle.

L’ensemble de la voiture pèse environ 55 tonnes, dont 12 rien que pour les moteurs.

Ca, c'est que nous savions déjà.

Un numéro du magazine allemand "Prometheus: Illustrierte Wochenschrift über die Fortschritte in Gewerbe, Industrie und Wissenschaft" (que l'on peut traduire par "Prometheus: magazine hebdomadaire illustré sur les progrès du commerce, de l'industrie et de la science) nous apporte divers renseignements complémentaires.

Tout d'abord, à Tervueren, F. B. Behr n'en est pas à son premier essai: il établit son premier monorail à Westminster en 1886. L'année suivante, il fait construire une ligne de monorail longue de 16 kilomètres entre Listowel et Ballybunion, en Irlande. Cette ligne est desservie par des monorails à vapeur et permet aussi bien le transport de voyageurs que de marchandises (principalement du transport de sable). La mise en service a lieu le 29 février 1888 et fonctionne encore en 1899. La ligne comporte un aiguillage et les franchissements de routes se font à l'aide de ponts basculants (ce qu'illustre la photo ci-dessous).

Le principal avantage du monorail est de réduire considérablement les frais d'établissement de la voie. Celle-ci consiste en un rail porté sur une série de chevalets métalliques, posés à la file, à un mètre de distance, et ces chevalets reposent sur des traverses d'acier posées sur le sol et noyées dans le ballast. Le rail porté au sommet du chevalet est complété par deux autres rails latéraux, fixés sur le chevalet aussi, à mi-hauteur environ. A Tervueren, où la traction se fait par électricité, il y a également un quatrième rail qui sert à communiquer le courant électrique au wagon, par contact.

Le monorail de Tervueren, qui a atteint une vitesse de 136 km/h.

La voiture, longue de 18,3 mètres pour 3,3 mètres de large, est en forme de wagon allongé, effilé, qui serait échancré dans sa partie inférieure, dans le sens de la longueur. Il s'agit, en effet, de poser le wagon à cheval sur les rails et chevalets.

Cette voiture est divisée en deux étages: l'un supérieur, destiné aux voyageurs et aménagé avec 4 rangées de 25 sièges, et un étage inférieur, qui est posé sur les chevalets et renferme les moteurs. Les fenêtres ne peuvent pas s'ouvrir, pour des raisons de sécurité.

L'arrangement intérieur de la voiture du monorail Behr de Tervueren



Découvrons maintenant les particularités de l'installation que Behr fait à Bruxelles en 1897: un quart du tracé est en ligne droite et les trois quarts en courbes de 500 mètres de rayon. Les essais en vitesse normale ne peuvent donc se faire que sur 2.000 mètres.

Le poids d'un wagon-moteur du "train-éclair" de Tervueren était de 65 tonnes environ, par conséquent plus que le constructeur ne l'avait calculé. Les essais et les mesures ont été faits par une commission royale belge. La vitesse maximale n'a été que de 136 km/h dans les courbes de 500 m. de rayon et de 110 km/h dans les rampes.

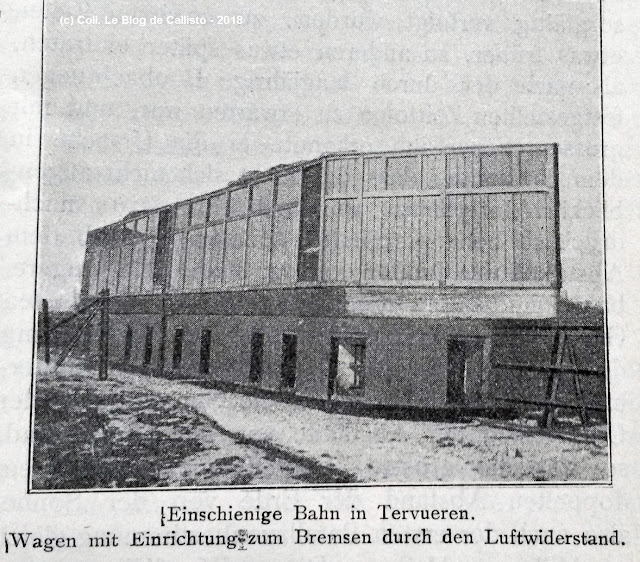

Monorail de Tervueren. La voiture est munie d'un dispositif de freinage par résistance à l'air.

Bien évidemment les chiffres cités dans l'hebdomadaire allemand ne correspondent pas toujours avec les chiffres retrouvés dans la littérature française: la longueur de la voiture et son poids sont ainsi légèrement différents. Peu importe, en fait, ce me faisait plaisir, c'était de partager les photos de presse avec vous ^^

Pour conclure, un petit mot sur le monorail qui reliait Listowel et Ballybunion.  La ligne ferme en 1924 avant d'être remise en service (sur un kilomètre) a des fins touristiques en 2003.

Pour en savoir plus sur cette ligne, je vous conseille de visiter leur site internet et, en particulier, leur superbe galerie photo avec des clichés d'époque.

Bonne soirée,

Callisto
